Unités d’extraction

Unités d’extraction compactes – compactes et puissantes

Les unités d’extraction compactes sont des systèmes d’extraction de la poussière et des déchets de production dans diverses industries. Les unités d’extraction de la série HKU de Hunkeler Systeme AG sont flexibles et conviennent à l’extraction des déchets de production, de la poussière de broyage ou de l’air chargé de poussière dans les industries de l’impression et de l’emballage. Les HKU peuvent être utilisées à la fois comme unités d’extraction autonomes et en conjonction avec des composants supplémentaires comme systèmes d’extraction à part entière.

Dans les deux cas, les unités d’extraction compactes HKU utilisent un vide pour extraire les déchets de production et les poussières au point d’origine dans le processus de production, les transporter à travers un système de tuyauterie dans un séparateur ou l’unité de filtration intégrée et les collecter. Les HKU nettoient ensuite l’air de traitement dans les unités de filtrage intégrées et évacuent l’air de traitement propre dans l’environnement. De cette manière, les unités d’extraction compactes permettent non seulement de maintenir les lignes de production en activité, mais aussi de garantir un environnement de travail sûr et propre et de contribuer à un environnement de travail sain pour les employés.

Grâce à une innovation permanente, nos unités d’extraction compactes modernes HKU offrent des solutions efficaces sur le plan énergétique et économiques à long terme. Grâce à des solutions personnalisées, les HKU peuvent être adaptées de manière optimale aux exigences spécifiques d’une installation de production afin de garantir une efficacité et une sécurité maximales.

Quelle que soit la diversité de vos lignes de production, nous avons le système d’extraction compact qu’il vous faut ! Vous avez des questions ou une tâche presque impossible à réaliser ? Notre équipe d’experts se fera un plaisir de vous aider à trouver la bonne solution.

Les avantages de nos unités d’extraction compacts

Concepton compacte &
gain de place

Environnement de production propre & moins d’efforts de nettoyage

Haut degré d’automatisation &
fonctionnement continu

Respect de l’environnement &
économie d’énergie

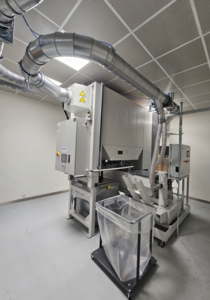

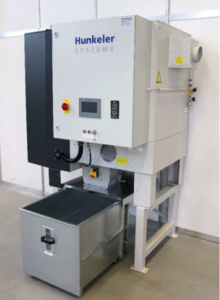

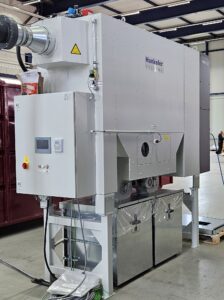

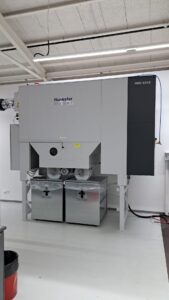

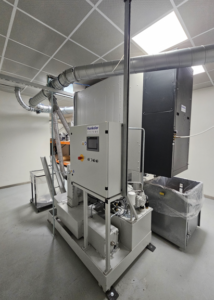

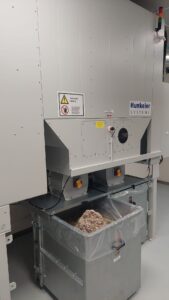

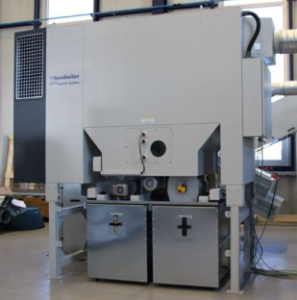

Les unités d’extraction compactes HKU1500-B et HKU4510-B sont des unités d’extraction compactes dotées de silos à matériaux et de dispositifs d’évacuation adaptés aux billets de banque déchiquetés ou à d’autres matériaux similaires à écoulement libre d’une taille maximale de 250 mm². Les éléments filtrants antistatiques séparent le matériau de l’air de traitement, filtrent la poussière de l’air et sont automatiquement nettoyés pendant le fonctionnement. Les vannes rotatives acheminent le matériau dans un (HKU 1500) ou deux (HKU 4510) conteneurs intégrés et contrôlés par niveau. La production ne doit pas être interrompue pendant le vidage des conteneurs. Outre un conteneur, l’unité d’extraction compacte HKU4510-B-RB peut également être équipée d’une presse à briquettes supplémentaire. La presse à briquettes compacte le matériau extrait et, en réduisant le volume, assure un degré d’automatisation plus élevé et réduit les coûts d’élimination.

Ces unités d’extraction compactes peuvent être équipées d’un système d’économie d’énergie. Ca système régule la puissance d’extraction et d’un système d’extinction automatique pour la protection contre les incendies.

Domaines d’application:

• Extraction de broyeurs et de granulateurs
• Extraction de machines de tri et de traitement des billets de banque

L’unité d’extraction compacte HKU 2000-N est une unité d’extraction équipée d’un système tampon. Un système de curseur intégré permet à l’opérateur de changer les conteneurs pleins pendant que la machine est en marche et sans arrêter la machine de production. L’unité HKU 2000-N convient à l’extraction des rognures de papier et de la poussière et peut être équipée en option d’une unité de déchiquetage intégrée pour l’extraction des rognures sans fin. Les HKU 2000-N sont des unités d’extraction et de filtrage compactes et mobiles qui fonctionnent entièrement sous pression négative. Le filtre intégré nettoie l’air chargé de poussière et le ventilateur intégré rejette l’air dans l’environnement de production. Les rognures de papier et la poussière sont collectées dans un conteneur intégré de grand volume.

Les éléments filtrants antistatiques sont nettoyés automatiquement à l’aide d’un mécanisme de vibration électrique. L’unité de contrôle HKU 2000-N initialise automatiquement le nettoyage lorsque le système est à l’arrêt. Des capteurs intégrés vérifient le niveau de remplissage du conteneur de collecte des déchets et un signal lumineux indique visuellement à l’opérateur l’état du système de l’unité d’extraction compacte.

Le HKU 2000-N dispose d’interfaces standardisées avec les systèmes de production de différents fabricants et convient à l’extraction des modules de coupe transversale et de refente dans les lignes de finition d’impression numérique en ligne.

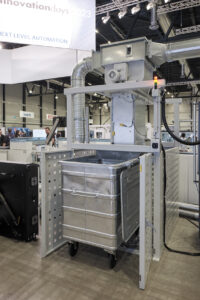

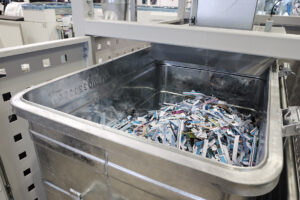

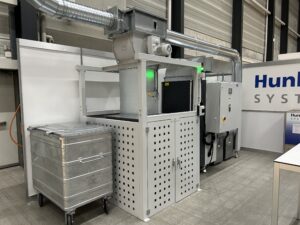

Le système d’extraction compact HKS-4500 est un système d’extraction compact, fonctionnant sous vide et équipé d’un pré-séparateur. Il est idéal pour l’extraction des déchets de production tels que les découpes de papier et de carton, les bandes continues, la poussière de fraisage et les déchets de poinçonnage. Le pré-séparateur de l’HKS-4500 sépare le matériau de l’air poussiéreux du processus et remplit les déchets de production dans n’importe quel système de conteneurs. Le niveau de remplissage des conteneurs est surveillé et le système informe l’opérateur lorsqu’un changement de conteneur est nécessaire. Comme le HKU 2000-N, le HKS-4500 est également équipé d’un système tampon. Ce système permet à l’opérateur de changer de conteneur sans avoir à arrêter les systèmes de production.

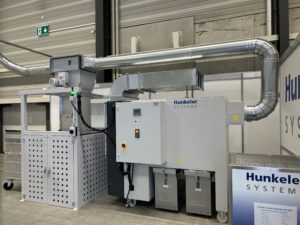

Dans le cas de l’HKS-4500, une unité d’extraction compacte HKU 4500 se charge de l’extraction proprement dite et génère le vide pour le transport des matériaux. L’HKU 4500 filtre l’air chargé de poussières et le renvoie dans l’environnement de production. Les poussières fines en suspension sont collectées dans les conteneurs de l’HKU.

Le système d’extraction compact HKS-4500 fonctionne avec tous les systèmes de conteneurs disponibles dans le commerce. Il n’est pas nécessaire pur l’achat de conteneurs spéciaux coûteux. Contrairement au système d’extraction compact HKU 2000-N, les systèmes d’extraction compacts HKS-4500 peuvent extraire plusieurs lignes de production simultanément. Un système d’économie d’énergie rend le HKS-4500 encore plus puissant et économe en énergie.

Avantages:

• Haute performance d’extraction avec une conception compacte
• Faible émission de bruit
• Compatible avec tous les conteneurs standard courants
• Changement de conteneur sans interruption de la production
• Environnement de travail et de production sans poussière

Contactez-nous pour une consultation
